Automatisation invisible. Puissance hydraulique. Conçue pour durer.

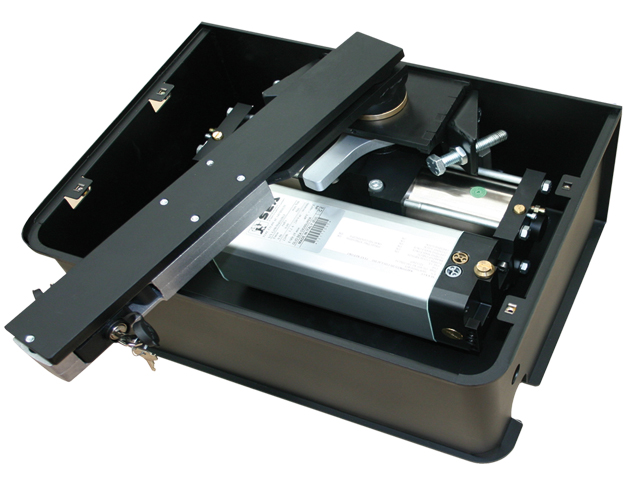

Opérateur hydraulique enterré professionnel pour l’automatisation de portails battants. Le Compact est entièrement intégré dans le caisson de fondation sous le portail, rendant l’automatisation pratiquement invisible. Le Compact 400 AC dispose d’un verrouillage hydraulique et convient aux vantaux jusqu’à 400 kg.
400 kg
poids max. du vantail
Hydraulique
entraînement
jusqu’à 3 m
à partir de 2 m, serrure ou verrou supplémentaire
230 V
AC
140°
angle d’ouverture
IP67
moteur résistant à la poussière et à l’eau
Le Compact en pratique
Complétez votre installation
| Spécification | Compact 400 AC |
|---|
| Technologie | Hydraulique |
| Montage | Enterré |
| Alimentation | 230 Vac ±5 %, 50/60 Hz |
| Puissance moteur | 220 W |
| Poids max. du vantail | 400 kg |
| Longueur max. du vantail | 4,0 m (à partir de 2 m, serrure ou verrou supplémentaire) |
| Angle d’ouverture max. | 140° |
| Vitesse angulaire | 7°/sec |
| Indice de protection | IP67 |
| Température de fonctionnement | -20°C tot +55°C |
| Poids de l’opérateur | 13 kg |
| Verrouillage hydraulique | Oui – version AC |
| Compatible avec variateur de fréquence | Oui – UNIGATE Inverter |
Afmetingen Compact 400
- Longueur : 410 mm
- Largeur : 320 mm
- Hauteur : 188 mm
- Distance de l’axe de rotation : 68 mm
- Distance minimale entre l’axe de rotation et le pilier : 55 mm
Préparation du caisson de fondation
- Excavation : 600 × 450 × 215 mm
- Distance minimale entre l’axe de rotation et le pilier : 55 mm
- Évacuation de l’eau : tuyau PVC ≥ Ø40 mm
- Passage des câbles : gaine flexible ≥ Ø20 mm
